测试仪器
-
-
200G光采样示波器
作为一款面向单波 200Gbps(100~112 GBaud PAM4)光信号的专用高速采样示波器,该产品基于自研宽带光采样前端,全面覆盖 800G/1.6T 光模块、硅光芯片及高速 SerDes 接口的研发验证与产线测试需求,以高精度眼图分析助力客户攻克信号完整性难题。
• 60GHz 光带宽:覆盖 106.25/112 GBd PAM4
• 4 通道并行:支持 4 路光信号并步测试
• 超低底噪:光噪声< 18μW(典型 12μW)
• 宽波长范围:1200~1650nm,出厂校准波长 1310/1550nm
• 14 bit 高分辨率 ADC:提供大动态范围
• USB 远程控制:完整 SCPI 指令集,兼容主流自动化测试平台2026-10-10 -
200G光时钟恢复仪
单波 200Gbps 应用的光时钟恢复仪,兼容 24.3 至 120 GBd NRZ / PAM4 单模光信号,覆盖 1200‑1650nm 全波段,输出标准速率时钟信号,可为高速光通信器件及系统研发验证提供完备的时钟恢复解决方案。
• 支持光 NRZ 和 PAM4 数据:满足两种主流调制格式时钟恢复
• 200fs 典型锁定时钟抖动:在 106.25 GBd PAM4 SSPRQ 码型下实现超低抖动
• 支持 24~120GBd 速率:覆盖 IEEE802.3df/OIF 224G/lane 标准速率范围
• 光信号时自动锁定功能:环路带宽 4MHz,硬件自动锁定功能2026-10-10 -
1.6T PAM4误码测试仪
1.6T PAM4 误码测试仪是一款面向 800G、1.6T 高速光收发模块测试的高性能误码测试仪。具有误码注入、极性自动检测等功能,可为 800G、1.6T 高速光收发模块自动化生产测试提供有效保障。
• 支持 53.125、106.25Gbaud、212.5G
• 误码注入功能
• 8×224Gb/s (PAM4) 电接口2026-10-10 -
64x64通道矩阵式光开关
全无阻塞矩阵式光开关是一种具有最大 64×64 通道光切换和光通道扩展功能的仪器设备,具有极低的插入损耗,最大 1.0 dB,典型值 0.5dB。
• 极低的插入损耗
• 多种远程控制接口2026-10-10 -
光时钟恢复仪
光时钟恢复仪作为高速时钟恢复产品,可为光学和电波形分析提供时钟恢复,可满足高达60GBd光信号的时钟提取。支持24~30GBaud和48~60GBaud速率NRZ及PAM4光信号的时钟恢复功能,在数据通信的收发器测试中广泛应用。
• 支持速率为
24~30GBaud/48~60GBaud
• 可设置 2、4、8 和 16 分频数
• 具备自动锁定功能2026-10-09 -
40G NRZ误码测试仪
误码测试仪集成脉冲码型发生器(PPG)和高灵敏度误码检测模块(ED),实现高速率通信链路中数据传输的误码量测量。支持多通道输出输入、内外触发及输出极性翻转,为高速光收发模块自动化生产测试提供最佳解决方案。
• 最高可支持 15G 速率
• 支持连续检测和定时监测2026-10-09 -
100G NRZ 误码测试仪
误码测试仪集成脉冲码型发生器(PPG)和高灵敏度误码检测模块(ED),实现高速通信链路中数据传输的误码率测量。支持多通道输出 / 输入、内 / 外触发及输出极性翻转,为高速光收发模块自动化生产测试提供最佳解决方案。
• 眼图信号抖动小
• 可配置速率
• 提供二次开发接口2026-10-09 -
400G PAM4误码测试仪
PAM4 误码测试仪是一款面向 200G、400G 高速光收发模块测试的高性能误码测试仪。普通误码仪只能产生单一码型,而 PAM4 误码测试仪可在无需任何外围附件的条件下任意切换 NRZ 和 PAM4 码型,更兼具内外触发、输出幅值调节、PAM4 发射信号电平比例调节等功能,可为 200G 和 400G高速光收发模块自动化生产测试提供有效保障。
• 支持 NRZ 和 PAM4 码型任意切换
• PAM4 速率从 24.33GBaud 到 30GBaud
• 支持格雷编码和 FEC
• 满足 IEEE 802.3bs 400G, OIF-CEI-56G/28G 测试要求2026-10-09 -
800G PAM4误码测试仪
800G PAM4误码测试仪是一款面向400G、800G高速光收发模块测试的高性能误码测试仪。普通误码仪只能产生单一码型,而PAM4误码测试仪可在无需任何外围附件的条件下任意切换NRZ、PAM4 、PAM4-FEC(KP4)码型,可支持发射端信号的频偏调整以及接收端高达35dB的自适应均衡能力,可为400G 和800G高速光收发模块自动化生产测试提供有效保障。
• 支持多种速率
• 支持 NRZ/PAM4/PAM4+FEC (KP4) 模式
• KP4 FEC 纠错
• 8×106.25Gb/s (PAM4) 电接口2026-10-09 -
矩阵式光开关
矩阵式光开关是一种具有 M×N 路光切换和光通道扩展功能的仪器设备,可根据用户需求集成多个机械式、MEMS 等不同类型的光开关器件。
• 多种远程控制接口
• 多种类型光开关可选2026-10-09 -
消光比测试仪
消光比测试仪可在全波段实现最⼤40dB PER 动态范围的精准量测。设备内部采⽤微机械精准控制,能快速地、高精度地测量保偏光器件的消光比,偏振角度和光功率。
• 全波段波长范围
• 动态范围最大40dB
• 测量功率最大10dBm2022-02-14 -
偏振控制仪
偏振控制器集成全光纤动态偏振控制器和微型压电陶瓷驱动卡,它能够有效打乱输出偏振态,具有低插入损耗、低回波损耗特点。
• 低插入损耗
• 快速响应
• 多种远程控制接口2022-02-14 -
高速光功率计
高速光功率计具备快速采样时间和数据缓存能力,同时具有宽动态范围、高测量精度、支持外部触发和模拟量输出等特点,针对不同的应用场景,可选2mm 或5mm 光敏面探测器,为多种光环路测试提供灵活的解决方案。
• 65dB 动态范围
• 最小20us 快速采样时间
• 支持数据缓存输出
• 2mm 或5mm 光敏面2022-02-14 -
微型光谱分析仪
微型光谱分析仪基于紧凑封装的MEMS 可调滤波器和高精度光电控制及检测单元,在C 波段和O 波段实现优于传统光谱仪的波长分辨率和测量精度。内置USB 通信接口方便系统集成及二次开发。
• 超小封装尺寸
• 动态范围-70~+5dBm
• 波长分辨率10pm
• 峰值检测2022-02-14 -
光开关
光开关是一种具有光路切换和光通道扩展功能的仪器设备,可根据用户需求集成多个机械式、MEMS、电光、磁光等不同类型的光开关器件。
• 低插入损耗
• 多种远程控制接口
• 多种类型光开关可选2022-02-14 -
射频开关
射频开关是一种具有射频信号线路切换和通道扩展功能的仪器设备,内部可集成多个射频开关器件,结合嵌入式数据处理平台,实现多路高速射频信号线路的切换。
• 工作带宽高达40G
• 低插入损耗
• 多种远程控制接口2022-02-14 -
可调光衰减仪
光衰减仪采用高精度衰减控制组件,结合自主开发的嵌入式数据处理平台,可在单模或多模中提供最大60dB 的光功率衰减,集成的光功率监测功能,可实时显示输入和输出光功率。
• 满量程衰减精度优于0.2dB
• 衰减重复性优于0.1dB
• 多种远程控制接口2022-02-14 -
光功率计
光功率计作为一种基础的光信号测量仪器,内置大敏面光电探测器和高精度光电检测单元,在65dB 动态范围内实现优于0.2dB 的光功率测量精度,可广泛应用于各种光信号测量领域。
• 最小可测量光功率-65dBm
• 最大可测量光功率+25dBm
• 模拟输出可选
• 高速同步触发可选2022-01-07
-
-
-
半导体光放大器
半导体光放大器以半导体材料为增益介质,能够对小信号光进行功率放大并且不明显降低其他光学指标,可作为前置放大器、波长转换器、高速光快门等广泛应用于光通信传输系统和光纤传感系统。
• 工作波长覆盖750~1625nm
• 饱和输出功率高达20dBm
• 偏振不敏感和偏振保持可选
• 增益可调2022-02-14 -
掺杂光纤放大器
掺杂光纤放大器利用有源掺杂光纤实现高增益、低噪声、高输出的全光放大功能,是新一代光纤通信系统和光纤传感系统中必不可少的关键设备。根据功能可分为前置放大器、功率放大器和在线放大器三大类。
• 饱和输出功率高达+33dBm
• 噪声系数低至4.5dB
• 集成软件控制2022-02-14 -
窄线宽光源
超窄线宽光源采用半导体激光器外腔光栅压缩技术,将激光输出线宽控制在kHz 量级,具有优异的相干特性和极低的噪声,在相干光通信、光纤传感和相干测试等领域应用广泛。
• 最小线宽1kHz
• 低相对强度噪声和相位噪声
• 最大输出光功率20mW2022-02-14 -
LED 光源
LED 光源工作波长涵盖850nm、1310nm 和1550nm 波段,是一种低成本、高稳定性宽带光源,兼具低偏振性,模式兼容性强等特点,是多模光无源器件测试的理想光源。
• 低偏振性和高稳定性
• 模式兼容性强
• 输出功率>50μW2022-02-14 -
扫描光源
扫描光源可以实现高精度的连续波长调节,并且内部集成温度控制和光隔离器,具有良好的波长稳定性和长期可靠性,根据波长范围可选C 波段和O 波段,是密集波分复用系统测试的必备光源。
• 输出光功率最大10mW
• 调谐范围最大100nm
• 可进行波长扫描
• 单模或保偏输出2022-02-14 -
波长可调光源
波长可调光源基于热光效应或电光效应实现波长调谐,内部集成温度控制和光隔离器,具有良好的波长稳定性和长期可靠性。
• 输出光功率最大50mW
• 调谐范围最大38nm
• 50 或100GHz 步进调谐
• 单模或保偏输出2022-02-14 -
SLED 宽带光源
超辐射发光二极管(SLED)光源光谱特性介于常规半导体激光器和发光二极管(LED)之间,具有较宽的光谱和较大的光功率输出,易与单模光纤耦合,是光纤传感领域的理想光源。
• 光谱宽度可达80nm(1310&1550nm)
• 偏振度可选
• 高功率和高稳定性2022-02-14 -

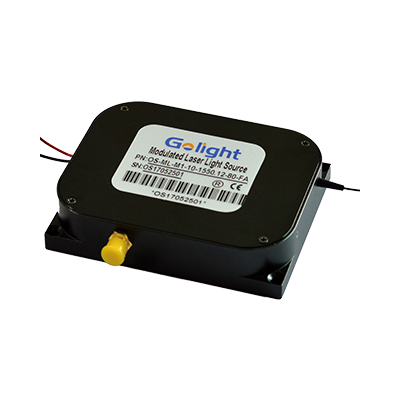

调制激光光源
调制激光光源内置低啁啾特性DFB 激光器,分为直接调制(DML)和电吸收调制(EML)两种,分别采用直接调制激光器电流和调制激光器腔外电吸收材料电流方式实现输出光强的高速调制,是当前高速光通信系统中广泛使用的通用光源。
• 调制速率10G 和40G 可选
• 调制电压<2.5V
• 消光比>10dB
• 最大传输距离100Km2022-02-14 -
激光光源
激光光源基于DFB、FP 或VCSEL 半导体激光器,采用功率反馈和精确温度控制技术,具有输出光谱窄,稳定性高等特点。
• 输出功率高
• 长期稳定性好
• 操作简单2022-01-21 -
脉冲光源
脉冲光源集成种子激光器和光纤放大器,采用直接数字频率合成(DDS)技术实现脉冲宽度和重复频率的精确控制,脉冲峰值输出功率可达50W。内部触发或外部触发可选。
• 最小脉宽5ns
• 最大峰值功率50W
• 脉冲宽度、重复频率和峰值功率可调2022-01-07 -
超宽带光源
超宽带光源采用多只SLED 激光器和宽带耦合技术实现超过400nm 连续光谱输出,通过消偏处理可获得<10% 的偏振度,并且保证较高的功率谱密度和良好的稳定性、可靠性。典型组合带宽有800~1100nm 和1250~1650nm 可选择。
• 功率谱密度>-25dBm/nm
• 优异的光谱稳定性
• 低光谱纹波输出2022-01-07 -
ASE 宽带光源
ASE 宽带光源是基于自发辐射放大原理,以掺杂光纤为增益介质,高性能泵浦为激励源的一种高输出功率、低噪声宽带光源,结合增益平坦滤波器(GFF)可得到更加平坦的光谱输出。
• 光谱平坦度低至 1.5dB
• 高输出功率
• 高稳定性和可靠性
• 低噪声和低光谱纹波2022-01-07 -
多波长光源
多波长组合光源,采用ITU 波长半导体激光器和精确温度控制技术,具有极高的波长输出准确性和长期稳定性,集成软件远程控制,适用于光器件自动化生产测试。
• 多通道组合输出
• 波长精确
• 长期稳定性高2022-01-07
-
光电行业中,无论是光芯片,光引擎,还是光器件,都需要经过严格测试数据来进行表征其性能。针对高速光通信,激光雷达,光纤光栅传感等不同领域伽蓝特可提供多种测量仪表如光功率计,光衰减仪,误码测试仪,光开关,各类光源等用于自动化生产和实验室研发。
